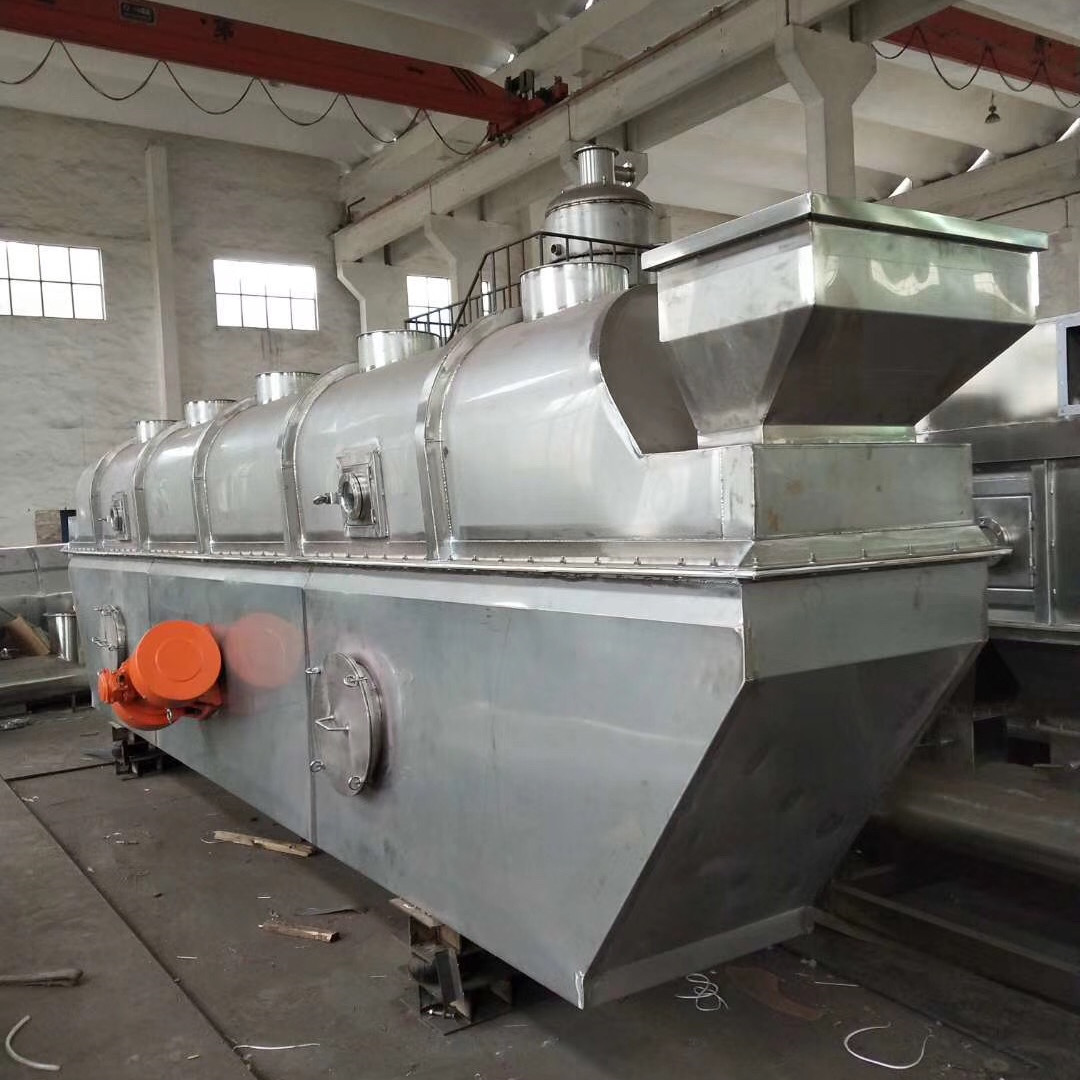

진동 유동층 건조기

장비 작동 원리
WKS 시리즈 진동 유동층 건조기는 비점착성 입자를 위한 연속 건조 장비입니다. 작동 원리는: 차가운 공기가 필터를 통해 필터링된 다음 히터로 들어가고 특정 온도로 가열된 다음 뜨거운 공기가 여러 입구를 통해 아래쪽 침대로 분배되고 침대의 다공판을 통해 위로 흐릅니다. 재료는 스크류 피더를 통해 베드에 고르게 들어가고, 진동력의 작용으로 재료는 수평 방향을 따라 연속적으로 앞으로 이동하며 바닥에서 올라오는 뜨거운 공기와 열교환을 하면서 재료의 수분이 빠르게 증발하고 습한 공기가 배기 팬에서 배출되고 재료가 완전히 건조되어 배출구에서 배출됩니다.

장비 특성
1, 장비 건조 시간은 짧고 전체 건조 과정에 약 6분 밖에 걸리지 않으며 일반적인 유효 성분은 파괴되지 않습니다.
2, 조정 가능한 위어 플레이트가 배출구에 설정되어 위어 플레이트의 높이를 조정하여 재료의 최종 수분 함량이 요구 사항을 충족하는지 확인하기 위해 재료의 체류 건조 시간을 제어할 수 있습니다.
3, 다공판은 다공판의 평탄도를 보장하기 위해 배압 공정을 채택하여 재료 작동 과정에서 마감 시간을 방지합니다.
4, 하부 침대에 여러 개의 바람 유입구가 있어 재료 층을 통한 뜨거운 공기가 더 균일합니다.
5, 생산 완료 후 하부 베드에 전체 전기 가열 처리를 적용하여 용접 중력을 제거하고 베드의 강도를 향상시키고 내부에 두꺼운 벽의 이음매없는 튜브를 적용하여 균일 한 진동력을 강화합니다.
도 6에 도시된 바와 같이, 진동모터가 장착된 센터튜브는 진동방사 각도에 따라 보강판을 용접하여 진동력을 베드의 여러 부분에 효과적으로 고루 전달함으로써 소재가 균일하게 유동하게 하면서도 탈부착 가능한 웨이트를 장착하여 공진현상을 방지한다.
7, 충격 흡수 장치는 담금질 및 템퍼링 스프링을 채택하고 압축 성능과 리바운드 성능이 우수하여 진동력을지면으로 효과적으로 필터링하여 쉽게 노화되고 수명이 짧은 고무 충격 흡수 장치의 결함을 극복합니다.
8, 상부 침대는 고정되도록 설계되었으며 하부 침대와 부드럽게 연결되어 진동 모터의 부하를 줄이는 동시에 상부 침대의 강도를 줄입니다.
9, 냉각 섹션은 후면 부분에 장착되어 재료를 신속하게 냉각할 수 있으며 재료를 직접 포장할 수 있습니다. 찬 공기는 먼저 제습을 거친 다음 가열하여 찬 공기의 습도를 줄여 재료의 최종 수분 함량이 요구 사항을 충족하도록 하고 냉기 온도를 특정 요구 사항에 따라 설정할 수 있습니다.
10, 상부 침대에는 여러 개의 관찰 고글과 청소용 문이 장착되어 있어 청소가 쉽습니다.
11, 상부 베드는 강화하기 위해 여러 개의 스테인레스 스틸 이음매없는 강관을 채택하여 강도를 향상시키는 반면 강화 파이프에는 축적 된 재료가 없습니다.
12, 스팀 히터는 이음매 없는 튜브 알루미늄 핀을 채택하고 외부 쉘이 있는 U자형으로 설계되어 가열 튜브에 열팽창 및 수축을 위한 공간이 있어 열 팽창 및 수축으로 인해 고정형 히트 파이프가 있는 기존 히터의 용접 균열 현상을 방지하는 동시에 열 전달 효율을 향상시킵니다.

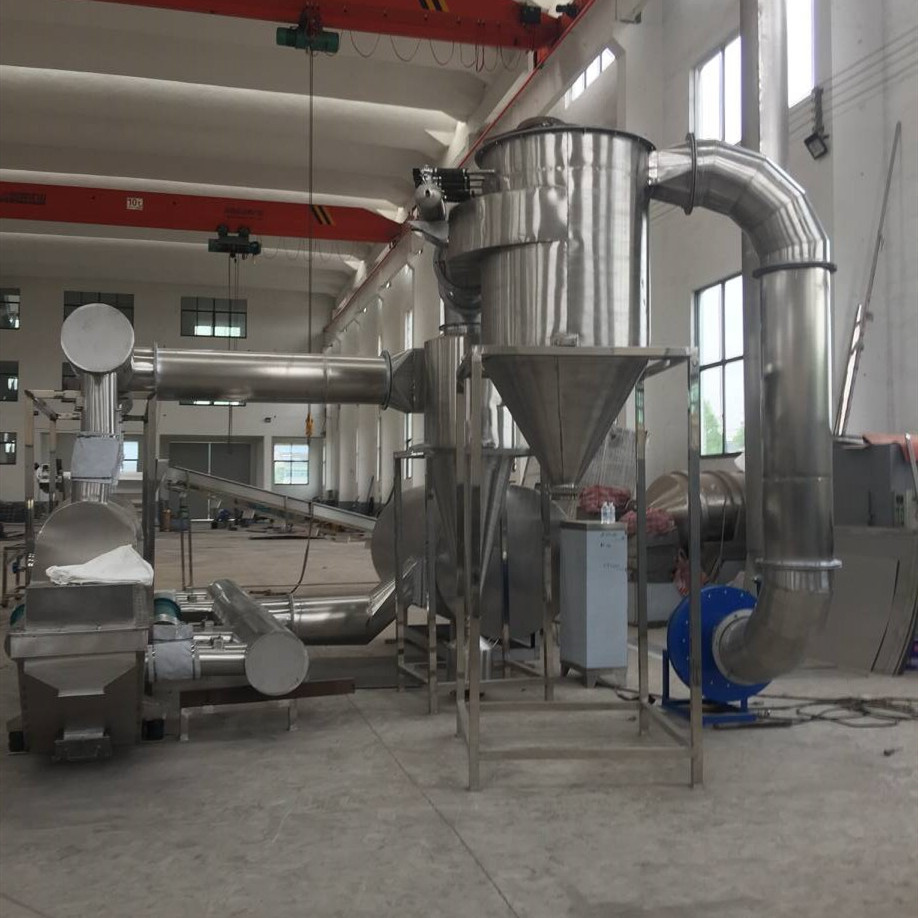

13, 고효율 긴 콘 사이클론 먼지 제거 분리기를 채택하여 배기 먼지를 크게 줄여 재료 수율이 98%에 도달할 수 있습니다.

애플리케이션

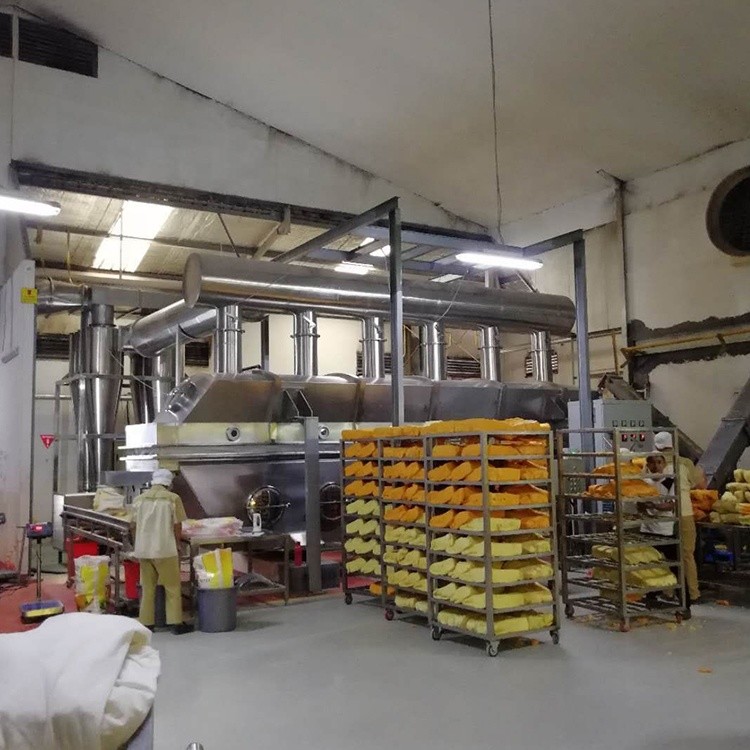

화학, 제약, 식품, 탈수 야채, 식품, 광물 및 기타 산업 분말, 입상 재료, 건조, 냉각 및 기타 작업에 적용 가능한 산업용 진동 유동층 건조기.
예: 구연산, 글루타민산 나트륨, 붕사, 황산 암모늄, 복합 비료, 무 l, 실크, 대두박, 찌꺼기, 씨앗, 슬래그, 설탕.

기술적인 매개변수

간략한 그림
