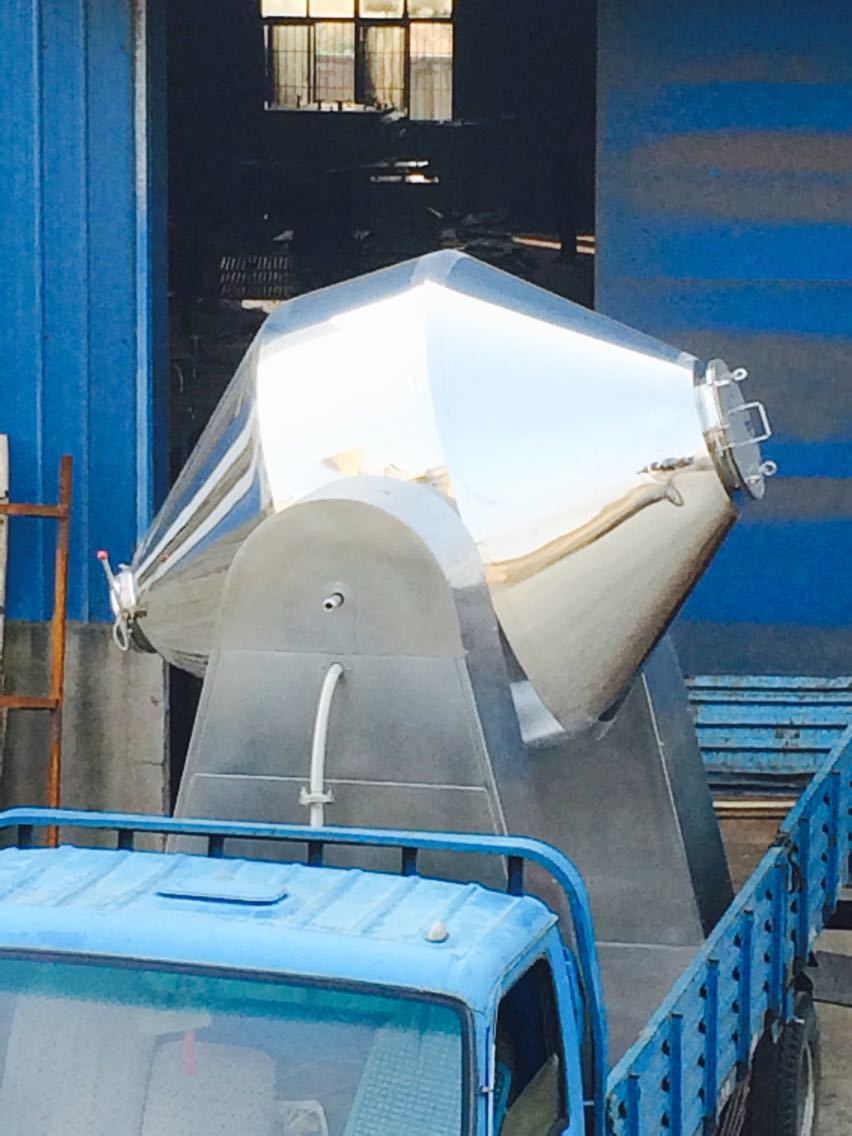

주문을 받아서 만들어진 두 배 콘 진공 건조기 에너지 절약 정확한 온도 조종
고정밀 및 에너지 효율적인 진공 건조 기술그만큼SZG 시리즈 맞춤형 더블 콘 진공 건조기재료 무결성을 손상시키지 않고 최대의 에너지 효율성을 추구하는 산업 운영을 위해 설계되었습니다.내부 쉘을 통한 열 전달을 최적화함으로써 이 장비는 다음과 같은 목표를 달성합니다.열효율이 2배 이상일반 건조 오븐의 경우.
당사의 고급 프로세스를 기반으로 한 주요 기능:
정확한 온도 제어:자동 제어 시스템을 갖추고 있어 온도를 안정적으로 유지합니다.20°C 및 160°C, 생화학 제품 및 광물 원료에 이상적입니다.
점성 재료에 맞게 맞춤화됨:재료 고착 문제를 해결하기 위해 특별히 설계된 제품을 제공합니다."리프팅 플레이트" 메커니즘균일한 건조를 보장하는 내부 볼 베어링.
향상된 에너지 절약:다음을 포함한 다양한 열 매체와 호환 가능온수, 저압증기, 열매체유, 귀하의 시설에 가장 비용 효율적인 에너지원을 선택할 수 있습니다.
무단 속도 조절(SZG-A):업그레이드된 SZG-A 모델은 다음을 제공합니다.일정한 온도 조절조정 가능한 회전 속도로 모든 배치에 대한 완벽한 건조 곡선을 보장합니다.
뛰어난 안정성:그만큼벨트 체인 이중 탄성 연결두 샤프트의 동심도를 보장하여 진동을 줄이고 메카니칼 씰의 서비스 수명을 연장합니다.
작동 원리
◎ 열에너지(뜨거운 물, 저압 증기, 열전달 오일 등)가 밀봉된 재킷으로 유입되고 내부 쉘을 통해 건조되는 재료에 열이 전달됩니다.
◎ 동력원에 의해 구동되어 탱크가 천천히 회전하면서 내부의 재료를 지속적으로 혼합하여 건조 과정을 향상시킵니다.
◎ 재료는 진공상태에 있으며, 증기압의 감소로 인해 재료 표면의 수분(용매)이 포화 및 증발하고, 진공펌프에 의해 신속하게 배출 및 회수됩니다. 소재 내부의 수분(용매)이 지속적으로 표면에 스며들고 증발하고 배출되는 과정이 지속되어 매우 짧은 시간에 소재의 건조 목적을 달성할 수 있습니다.
성능 특성
◎ 기름 가열시 자동 온도 조절을 사용하여 생화학 제품 및 광물 원료 건조에 적합합니다.
◎ 온도 범위는 20~160°C입니다.
◎ 일반 오븐 대비 2배 이상의 높은 열효율을 자랑합니다.
◎ 간접 가열로 재료 오염을 방지하여 GMP 요구 사항을 충족합니다. 장비는 유지 관리, 작동 및 청소가 쉽습니다.
◎ 권장 공정 설정 시연: 용매 회수 공정 설정.
적합한 재료
화학, 제약, 식품 산업의 분말, 입상, 섬유상 물질과 저온 건조가 필요한 물질(예: 생화학 제품)의 농축, 혼합, 건조에 적합합니다. 특히 쉽게 산화되고, 휘발성이 있고, 열에 민감하고, 자극성이 강하고, 독성이 있는 물질, 결정이 파괴되지 않는 물질의 건조에 적합합니다.
기술 사양
| 사양 이름 |
100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 캔 내용물 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 적재량(L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| 난방 면적 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| 회전 속도(rpm) | 4 - 6 | |||||||||
| 모터 출력 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| 바닥면적(길이×너비)(mm) | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| 회전 높이(mm) | 1750년 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| 내부 압력 설계(MPa) | -0.1-0.15 | |||||||||
| 재킷 설계 압력(MPa) | ≤0.3 | |||||||||
| 작동 온도(oC) | 캔 ≤85 재킷 ≤140 내부 | |||||||||
| 콘덴서, 진공펌프를 사용할 경우, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| 모델, 전력 | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| 콘덴서를 사용하지 않을 때 진공 펌프는... | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| 모델, 전력 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| 체중(kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
참고: 건조 전후에 부피가 크게 변하는 재료의 경우 로딩 계수를 적절하게 늘리거나 줄일 수 있습니다.
