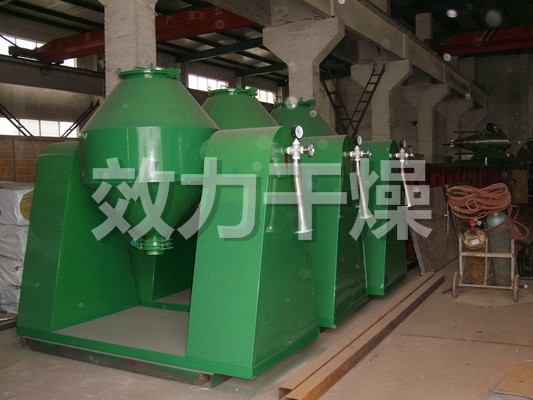

피침형 고급 진공 건조기
우수한 건조 일률성을 위한 고급 피침형 설계
의SZG 시리즈 피침 진공 건조 기계정확성과 위생성을 위해 설계되었습니다.
우리 의 디자인 이 특별 한 이유:
균일한 건조 성능:안정적인 전력원으로 작동하는 탱크의 회전은 모든 입자가이러한 연속 혼합과 진공 습도 제거가 결합되면 건조 목적이 현저히 짧은 시간에 달성됩니다.
청소 및 유지보수 용이함:고도로 설계된GMP 표준, 장비는 물질 축적을 방지하는 부드럽고 거울로 닦은 내부를 갖추고 있습니다.간소화된 구조와 신뢰할 수 있는 기계적 밀폐로 인해 대량 사이에 살균하는 것이 매우 쉽습니다..
고스란한 재료에 최적화:고착성 있는 재료의 경우"올림판"기제또는 내부 구슬 베어링을 사용하여 재료가 계속 움직여지고 건조 균일성을 더욱 향상시킵니다.
정확한 온도 및 속도 제어:OurSZG-A 모델스테이플리스 속도 조절과 일정한 온도 조절을 제공합니다 (20~160°C), 회전을 재료의 특정 흐름 특성에 맞게 조정할 수 있습니다.
에너지 효율적인 운영:간접 난방 자켓 시스템은열효율의 2배 이상일반 건조 오븐의 경우 에너지 절감과 동시에 물질을 오염으로부터 보호합니다.
작동 원칙
◎ 열 에너지 (열물, 저압 증기, 열 전달유 등) 가 밀폐 된 자켓에 삽입되고 열은 내부 껍질을 통해 건조되는 물질로 전달됩니다.
◎ 전력 공급원 으로 가동 되어서, 탱크 는 천천히 회전 하여 내부 의 물질 을 계속 섞어 가면서 건조 과정 을 향상 시킨다.
◎ 물질은 진공 상태이고 증기 압력의 감소로 인해 물질 표면의 수분 (용매) 이 포화와 증발에 도달합니다.그 후 진공 펌프에 의해 즉시 방출되고 복원됩니다.물체 안의 수분 (용매) 이 지속적으로 표면으로 침투하여 증발하고 배출되는 과정이 계속됩니다.소재가 매우 짧은 시간에 건조 목적을 달성 할 수 있도록.
성능 특성
◎ 기름으로 가열되면 자동 온도 조절이 사용되며 생화학 제품과 광물 원료를 건조하기에 적합합니다.
◎ 온도는 20°C 에서 160°C 까지 다양 할 수 있다.
◎ 높은 열효율, 일반 오븐의 두 배 이상.
◎ 간접 난방 은 재료 오염 을 방지 하고, GMP 요구 사항 을 충족 시킨다. 장비 는 유지, 운영, 청소 가 쉽다.
◎ 권장된 프로세스 설정 시범: 용매 회수 프로세스 설정.
적절 한 재료
화학, 제약 및 식품 산업에서 분말, 곡성 및 섬유 물질의 농도, 혼합, 건조에 적합합니다.그리고 낮은 온도에서 건조를 필요로 하는 물질 (생화학 제품 등)특히 쉽게 산화, 휘발성, 열에 민감, 강한 자극, 독성 물질, 그리고 결정화 파괴 될 수 없는 물질을 건조하기에 적합합니다.
기술 사양
| 사양 이름 |
100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 캔 내용 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 로딩 부피 (L) | ≤50 | ≤175 | ≤ 250 | ≤ 375 | ≤ 500 | ≤750 | ≤1000 | ≤1750 | ≤ 2250 | ≤ 2500 |
| 난방면적 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| 회전속도 (rpm) | 4 - 6 | |||||||||
| 모터 전력 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| 바닥 면적 (길이 × 너비) ((mm) | 2160×800 | 2260×800 | 2350×800 | 2560 × 1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| 회전 높이 ((mm) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| 내부 압력 설계 (MPa) | - 0.1-0.15 | |||||||||
| 재킷 설계 압력 (MPa) | ≤0.3 | |||||||||
| 작동 온도 (oC) | 캔 안쪽≤85 자켓≤140 | |||||||||
| 콘덴서나 진공 펌프를 사용할 때 | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| 모델, 힘 | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| 콘덴서가 사용하지 않을 때 진공 펌프... | SK-04 | SK-08 | SK-08 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| 모델, 힘 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| 무게 (kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
참고: 건조 전에 및 건조 후 부피가 크게 변하는 재료의 경우 부하 계수를 적절히 증가 또는 감소시킬 수 있습니다.
