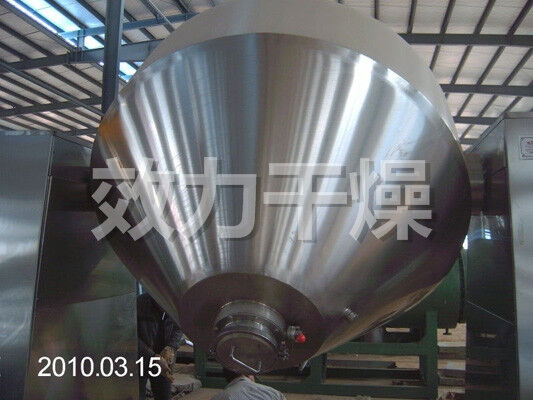

대량 생산 건조를 위한 전문적이고 신뢰할 수 있는 이중 원뿔 회전 진공 건조기
대규모 제조를 위한 신뢰할 수 있는 산업용 건조 솔루션 SZG 시리즈 전문 이중 원뿔 회전 진공 건조기는 엄격한 요구 사항을 충족하도록 설계되었습니다.대량 생산 건조입니다. 국내외 첨단 기술을 결합한 이 장비는 제품 품질을 저하시키지 않으면서 대량 생산이 필요한 산업에 대해 매우 안정적이고 효율적인 건조 공정을 제공합니다.
대량 생산을 위한 핵심 장점:
입증된 기계적 신뢰성: 기존 건조기와 달리 당사의 시스템은 벨트-체인 이중 탄성 연결을 사용합니다. 이를 통해 두 샤프트의 완벽한 동심도를 보장하여 기계가 24시간 연중무휴 연속 생산 주기 동안 안정적으로 작동할 수 있습니다.
대용량 옵션: 규모에 맞게 설계된 당사의 시리즈는 100L부터 5000L(최대 2500L 적재 용량)까지 다양하며, 대규모 제약 및 화학 처리 공장에 이상적인 선택입니다.
탁월한 에너지 효율성: 재킷형 열 전달 설계는 표준 오븐의 열 효율의 200% 이상을 달성하여 건조 재료 킬로그램당 운영 비용을 크게 절감합니다.
정밀한 공정 제어: 자동 온도 조절(20°C ~ 160°C) 및 선택 사항 무단 속도 조절(SZG-A) 기능을 제공하여 복잡한 건조 곡선에 대해 전문적인 수준의 정밀도를 제공합니다.
견고한 밀봉 기술: 미국 기술 기계식 씰 및 회전 조인트가 장착된 시스템은 높은 진공 무결성(-0.15 MPa)을 유지하여 안전한 용매 회수 및 재료 오염 방지를 보장합니다.
작동 원리
◎ 밀봉된 재킷에 열 에너지(온수, 저압 증기 또는 열 전달 오일 등)를 공급하고, 내부 쉘을 통해 건조 중인 재료로 열을 전달합니다.
◎ 동력원에 의해 구동되는 탱크는 천천히 회전하며 내부의 재료를 지속적으로 혼합하여 건조 공정을 향상시킵니다.
◎ 재료는 진공 상태에 있으며, 증기압 감소로 인해 재료 표면의 수분(용매)이 포화 상태에 도달하여 증발하고, 진공 펌프에 의해 신속하게 배출 및 회수됩니다. 재료 내부의 수분(용매)이 표면으로 지속적으로 침투하고 증발 및 배출되는 과정이 계속되어 재료가 매우 짧은 시간 내에 건조 목적을 달성할 수 있습니다.
성능 특성
◎ 오일로 가열할 경우 자동 온도 제어를 사용하여 생화학 제품 및 광물 원료 건조에 적합합니다.
◎ 온도는 20~160°C 범위입니다.
◎ 일반 오븐의 두 배 이상의 높은 열 효율.
◎ 간접 가열은 재료 오염을 방지하여 GMP 요구 사항을 충족합니다. 장비는 유지 보수, 작동 및 청소가 용이합니다.
◎ 권장 공정 설정 시연: 용매 회수 공정 설정.
적합한 재료
화학, 제약 및 식품 산업의 분말, 과립 및 섬유 재료의 농축, 혼합, 건조에 적합하며, 저온 건조가 필요한 재료(생화학 제품 등)에도 적합합니다. 특히 산화되기 쉬운, 휘발성, 열에 민감한, 강한 자극성, 독성 재료 및 결정화가 파괴될 수 없는 재료 건조에 적합합니다.
기술 사양
| 사양 이름 |
100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 용기 내용물 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 적재 용량(L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| 가열 면적(m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| 회전 속도(rpm) | 4 - 6 | |||||||||
| 모터 출력(kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| 바닥 면적(길이 × 너비)(mm) | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| 회전 높이(mm) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| 내부 압력 설계(MPa) | -0.1-0.15 | |||||||||
| 재킷 설계 압력(MPa) | ≤0.3 | |||||||||
| 작동 온도(°C) | 용기 내부≤85 재킷≤140 | |||||||||
| 응축기 사용 시, 진공 펌프, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| 모델, 출력 | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| 응축기 미사용 시, 진공 펌프... | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| 모델, 출력 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| 무게(kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
참고: 건조 전후 부피 변화가 큰 재료의 경우, 적재 계수를 적절히 늘리거나 줄일 수 있습니다.
